一、充电器一般分两种：

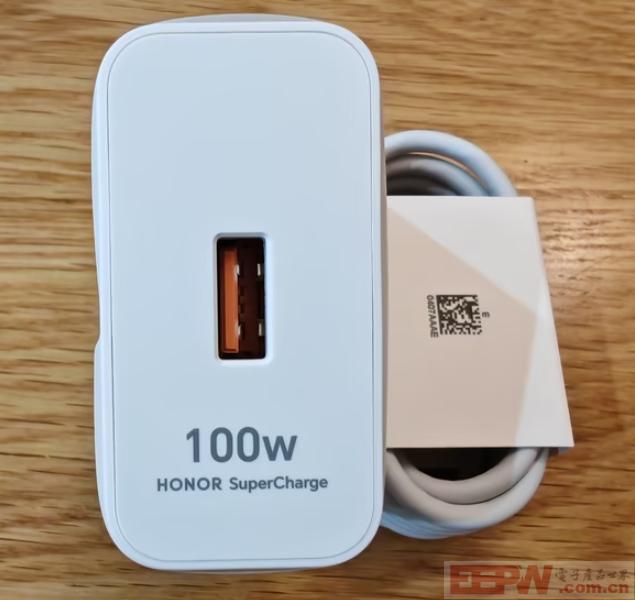

1， A 口充电器，就是我们常见的 USB 口，如下图，这种充电器一般支持QC协议和一些私有协议，支持 5V,9V,12V 和 20V 电压输出

2，是因为 TYPE C 的普及，慢慢很多手机更换用 TYPE C 口了，也诞生了 TYPE C 的通用快充协议名称： PD 快充， PD 快充有 PD2.0 (5V,9V,12V,15V,20V)， PD3.0 PD2.0 的基础上，再增加 0.02V 更细分化的调压，不像 PD2.0 一样，直接 5V 变 9V，这个在手机充电时有很多益处，但是在我们快充诱骗芯片来说，考虑到 PD2.0 兼容性，这个用处很低）， PD3.1  在 PD2.0 和 PD3.0 上，再增加 28V，48V 输出，不过目前因为热拔插问题，过高电压浪涌比较大，接口容易浪涌击黑，所以目前很少有批量量产，可以不做考虑），因为 TYPE C 口有很多脚，自然也兼容了 A 口的功能，所以 TYPE C 快充一般也兼容了 QC3.0 和 QC2.0 快充协议，但注意 A 口就兼容不了 PD 快充协议

二、诱骗协议芯片如何选择

如何选择好的快充电压诱骗芯片， TYPE C 的 PD 快充肯定要兼容的，一般我们说兼容 PD快充，或者兼容 PD2.0 和 PD3.0 快充的 5V,9V,12V,15V20V 就可以了，同时为了更好的兼容市面上的充电器，自然要把 A 口快充充电器也要加上，所以也要芯片兼容 QC和三星、华为快充协议，目前来说汇铭达的XSP01E快充电压诱骗芯片在这块领域上，取得很多客户的拥戴和采用设计产品上。

三、XSP01E协议芯片介绍

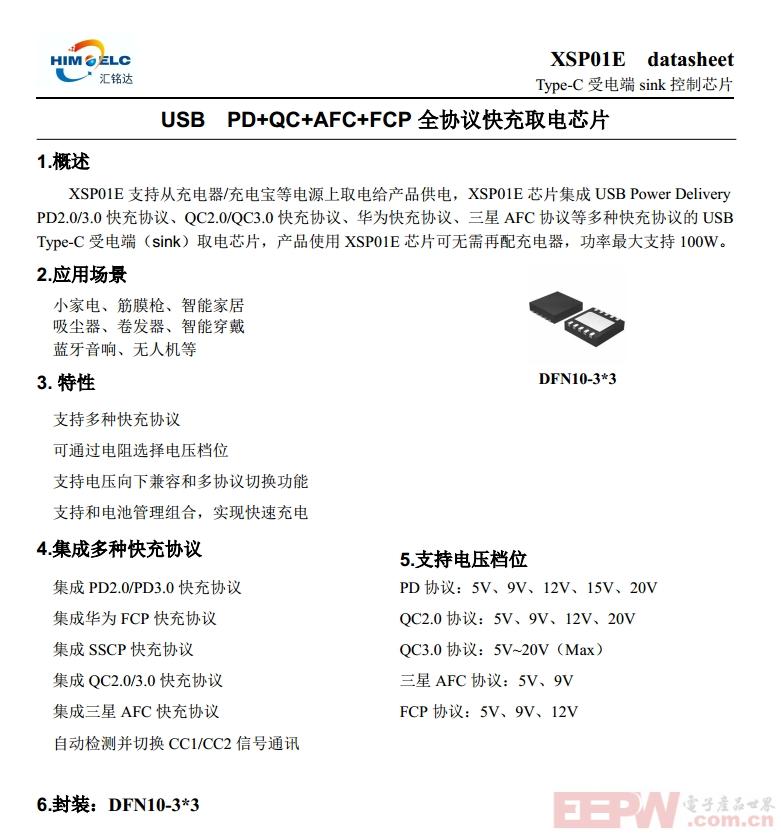

1、如下图是XSP01E 的芯片规格书介绍，通过外围一个普通电阻来设置我们需要的 TYPE C 和 USB A 口快充充电器输出电压，支PD3.0/2.0QC3.0/2.0，华为/三星协议、兼容性广，应用如电动工具，无线充电器取电，各小家电产品等等，XSP01E还有 很多可以想象的产品设计，丰富工厂的产品设计和成本。

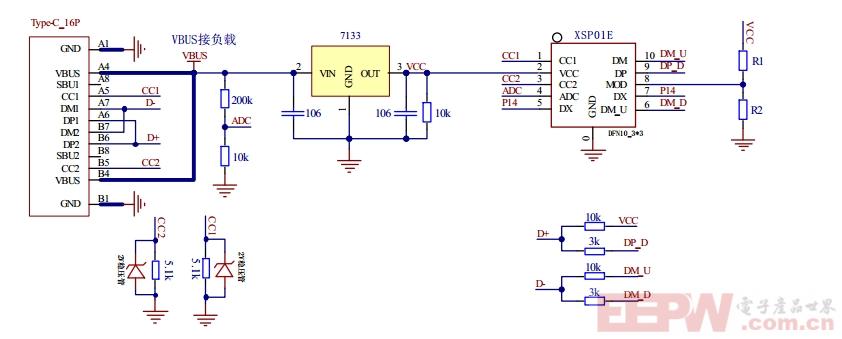

2、XSP01E 快充电压诱骗芯片的电路图

线路图中CC1 和 CC2 起到唤醒 TYPE C 充电器PD协议的作用，DP_D连接 D+，DM_D和DM_U 连接D-唤醒USB-A的华为/三星/QC协议。

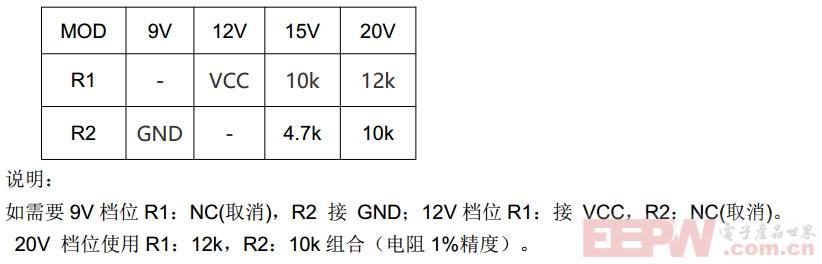

 R1和R2是诱骗电压档位设置引脚，如R1悬空，R2用1K以内的电阻接地 就是让充电器输出9V电压，R1接VCC,R2悬空 就是让充电器输出 12V电压，R1用10K电阻，R2用4.7K电阻， 就是让充电器输出 15V电压，R1用12K电阻，R2用10K电阻 就是让充电器输出20V电压，

四、电向下兼容

我的充电器是 12V 的，但是我设置是 15V 或者 20V 输出，怎么办？可以向下兼容吗？XSP01E 有向下兼容功能， 会根据 MOD 引脚电阻设置诱骗对应电压，如R1用12K电阻R2用1K电阻设置设置的电压档位为20V,  则向充电器诱骗 20V电压，如果充电器不支持20V电压，电压失败时，会自动降级诱骗 15V，二次诱骗 15V  失败，则会降压诱骗12V

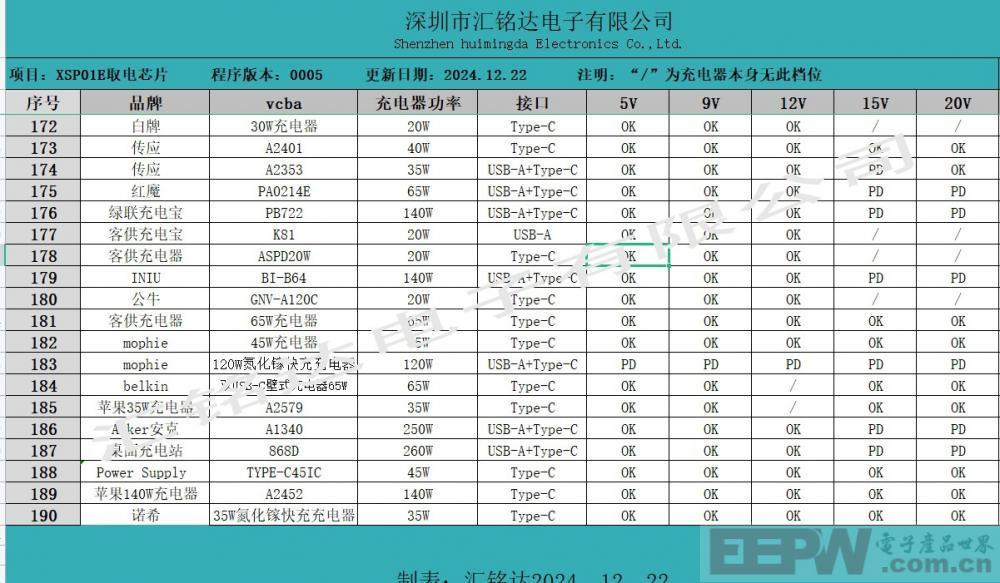

五、测试XSP01E的兼容性

DEMO板XSP01E的 8 脚 R1 用 12K电阻，R2 是 NC 悬空， 对应诱骗 20V 输出电压

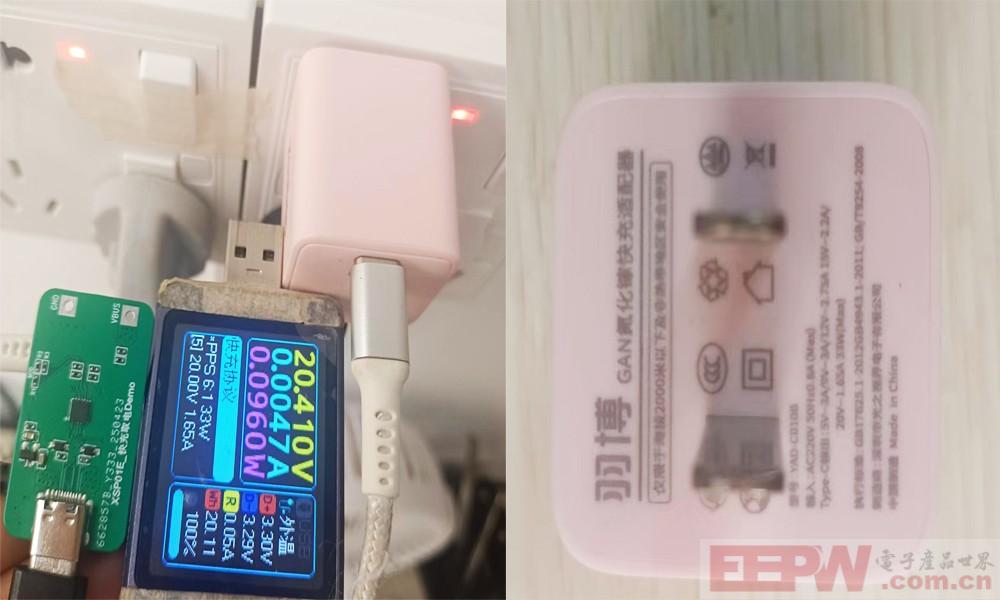

1， 使用 C 口的 PD 快充 33W（5V-20V） 充电器， PD 诱骗输出 20V；

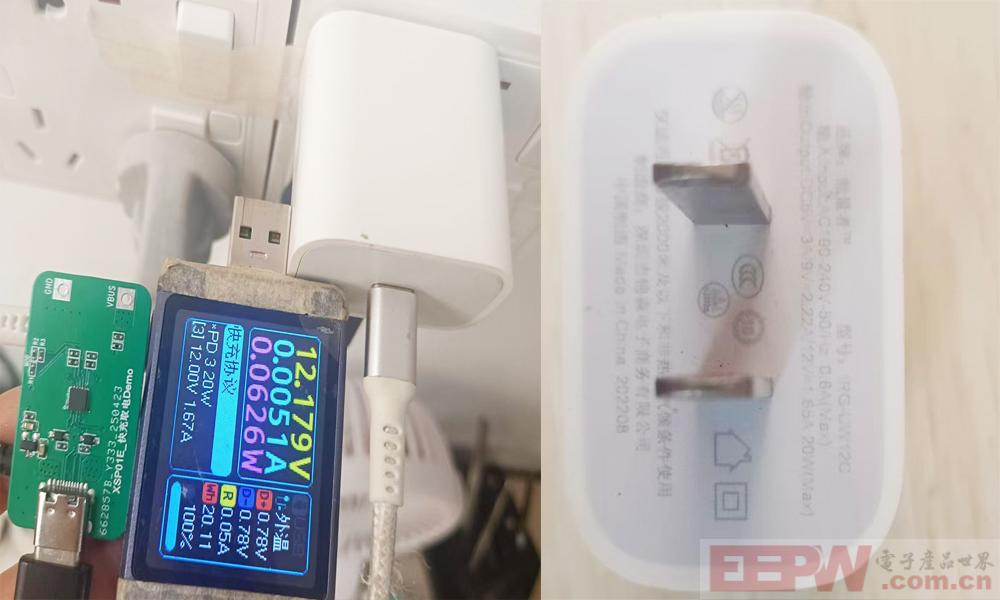

2， 使用 C 口的 PD 快充20W（5V-12V） 充电器， PD 诱骗输出 12V；

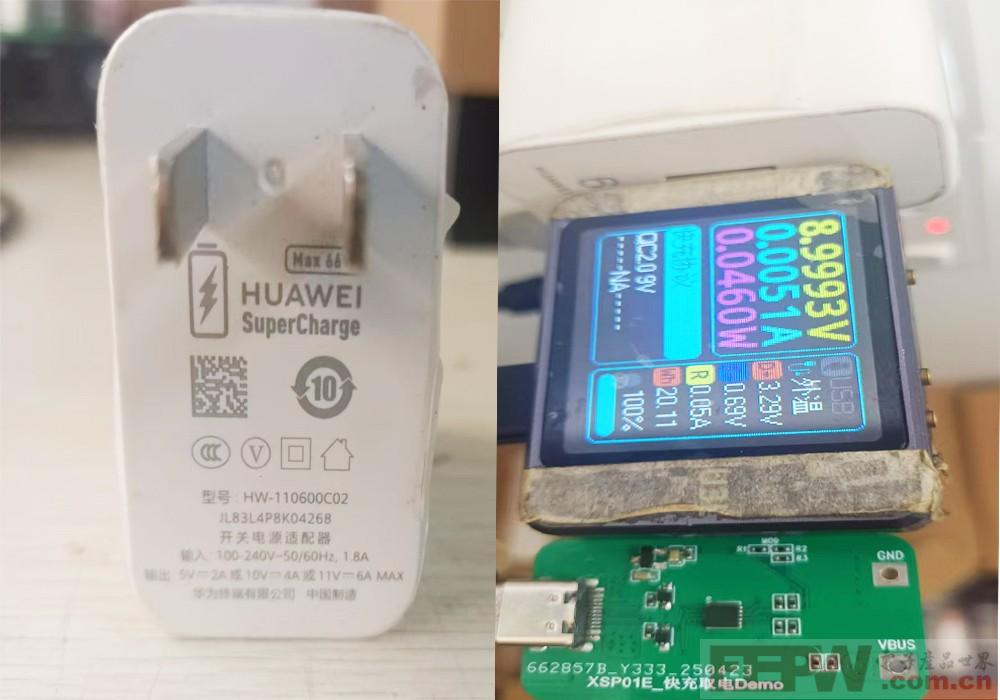

3， 使用 A 口的 66W（5V-11V） 华为 快充充电器， 诱骗输出 9V；

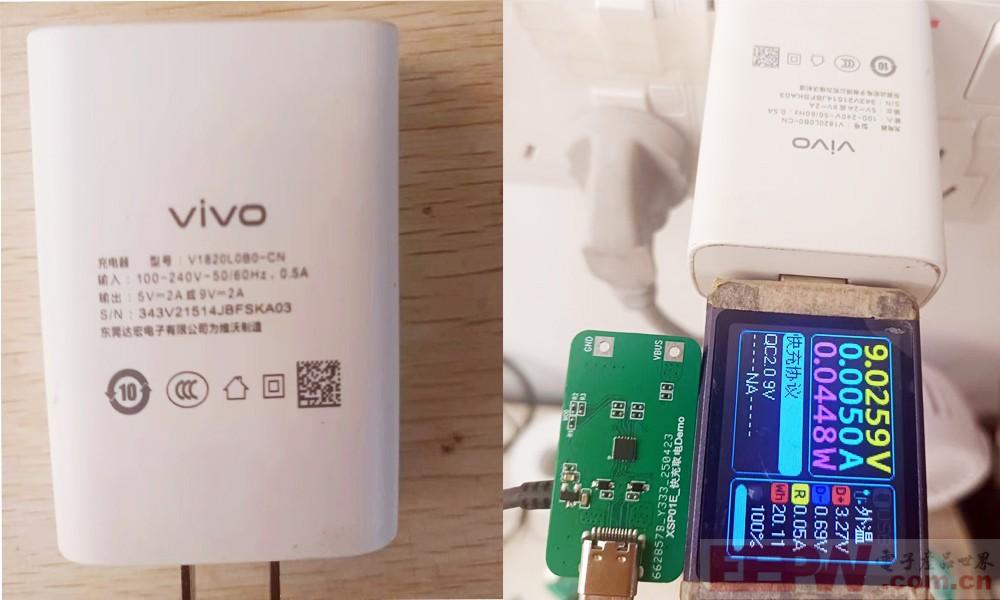

4， 使用 A 口的 QC 18W（5V-9V）VIVO快充充电器，  诱骗输出 9V；

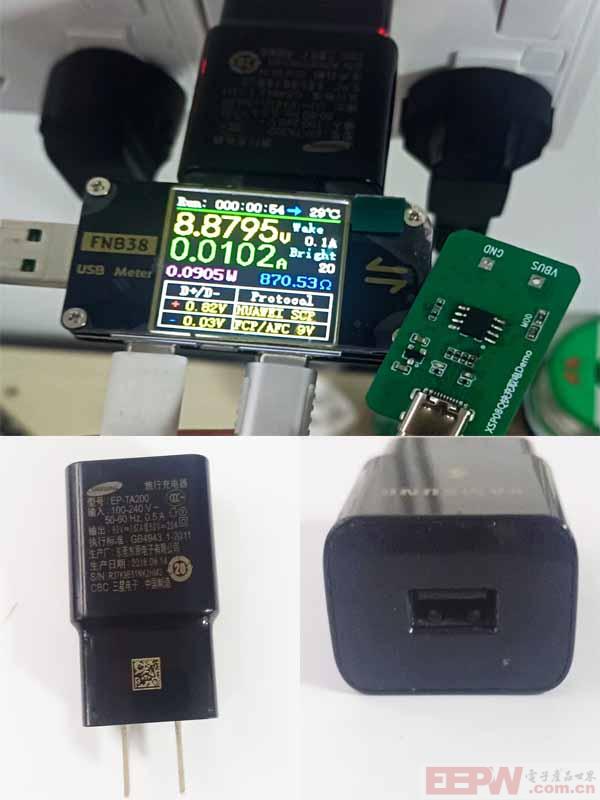

5、使用 A 口 15W (5-9V) 三星 充电器 AFC诱骗出9V；
